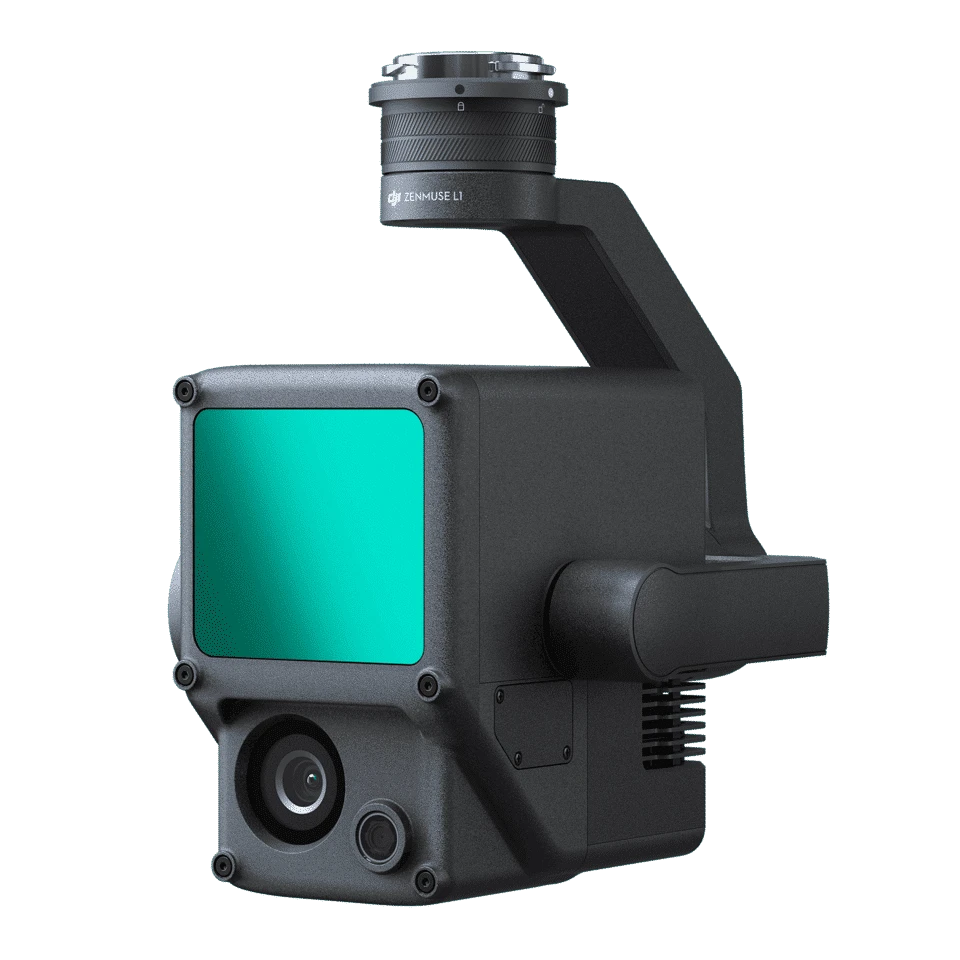

DJI Zenmuse L1

Een Lidar + RGB oplossing

De Zenmuse L1 bevat een Livox Lidar (Light Detection and Ranging) module, een hoge-precisie IMU en een RGB camera met een 1-inch CMOS sensor op een 3-assige gestabiliseerde gondel. In combinatie met een Matrix 300 RTK en DJI Terra-software levert de L1 een complete oplossing die u realtime 3D-gegevens oplevert, waarbij de details van complexe structuren effectief worden vastgelegd en zeer nauwkeurige gereconstrueerde modellen worden geleverd.

Scannen zonder compromissen

De DJI Zenmuse L1 biedt een 3D-reconstructie van een omgeving met een bijzonder hoog niveau van precisie en puntdichtheid. Zijn snelheid van uitvoering en verovering (240.000 punten per seconde) zal in uw verschillende missies op prijs worden gesteld.

De Zenmuse L1 biedt een meetbereik tot 450 meter (voor een ideale omgeving met 80% reflectiviteit bij 0 Klx). Het bereik van 190 meter met 10% reflectiviteit is bijzonder opmerkelijk, omdat het overeenkomt met omstandigheden die u vaak zult tegenkomen.

De DJI L1 ondersteunt een drievoudige echo, waardoor gelijktijdige meting van het digitale hoogtemodel (DEM) en het digitale oppervlaktemodel (DSM) mogelijk is. De L1 zal dus informatie kunnen verstrekken over de hoogte van begroeiing of objecten achter glazen wanden.

Algemeen
Productnaam: Zenmuse L1
Afmetingen: 152 × 110 × 169 mm
Gewicht: ca. 900 g
Vermogen: 30 W
IP-waarde: IP44
Ondersteund apparaat: DJI Matrix 300 RTK
Bedrijfstemperatuur: -20 ° tot 50 ° C (-4 ° tot 122 ° F)
Opslagtemperatuur: -20 ° tot 60 ° C (-4 ° tot 140 ° F) Detectiebereik

systeemprestatie
450 m: @ 80% reflectiviteit, 0 klx;
Detectiebereik 190 m: @ 10% reflectiviteit, 100 klx
Dot rate: enkele terugkeer 240000pts/s, meerdere 480000pts/s
Horizontale systeemnauwkeurigheid: 10 cm op 50 m;
Verticale systeemnauwkeurigheid: 5 cm @ 50 m
Real-time modi voor het kleuren van puntenwolken: Ware kleuren
ware kleuren; reflectiekleuring; hoogtekleuring

Lidar
Meetnauwkeurigheid: 3 cm tot 100 m
Maximaal ondersteunde rendementen: 3
Aftastenwijzen: Repetitieve lijnaftasten, niet-repetitieve bladaftasten
FOV Repetitieve lijnscan: 70,4° × 4,5° ；
FOV Niet-repetitieve scan: 70,4 ° × 77,2 °
Laserveiligheid:

Klasse 1 inertieel navigatiesysteem
Bijwerkingssnelheid IMU: 200 Hz
Versnellingsmeter bereik: ± 8 g
Hoeksnelheidsmeetbereik: ± 2000 dps
Giernauwkeurigheid: real-time: 0,18°, post 0,08
Pitch/roll nauwkeurigheid: real time: 0.03°,

Hulppositiepositie 0,025° van de vision-sensor
Resolutie: 1280 × 960
FOV: 95°.

RGB Mapping Camera
Sensor grootte: 1 inch
Effectieve Pixels: 20 MP
Fotoformaat: 4864 × 3648 (4: 3); 5472 × 3648 (3: 2)
Brandpuntsafstand: 8,8 mm / 24 mm (equivalent)
Mechanische sluitertijd: 1/2000 – 8 s
Elektronische sluitertijd: 1/8000 – 8 s
ISO: Video: 100 – 3200 (automatisch), 100 – 6400 (handmatig)
Foto ISO: 100 – 3200 (Auto), 100 – 12800 (Handmatig)
Diafragmabereik: f / 2.8 – f / 11

Systeem
Gimbal gestabiliseerd: 3 assen (kantelen, rollen, pannen)
Bereik hoektrillingen: 0,01
Bevestiging: Afneembare DJI SKYPORT
Mechanisch bereik: Kantelen -120° tot +30°; Pan: ± 320
Werkingsmodi: Volgen / Vrij / Re-centreren

Gegevensopslag Gegevensopslag
opslag: Foto / IMU / puntenwolk gegevensopslag
Opslag van puntenwolkgegevens: Real-time opslag van modelleringsgegevens
Kaarten: microSD: UHS-1 of hoger; 256 GB maximaal

Post-processing software / data formaat
Ondersteunde software: DJI Terra
DJI Terra ondersteunt het exporteren van
Puntenwolkmodellen in standaardformaat: PNTS / LAS / PLY / PCD / S3MB
Reconstructiemodel: B3DM / OSGB / PLY / OBJ / S3MB
