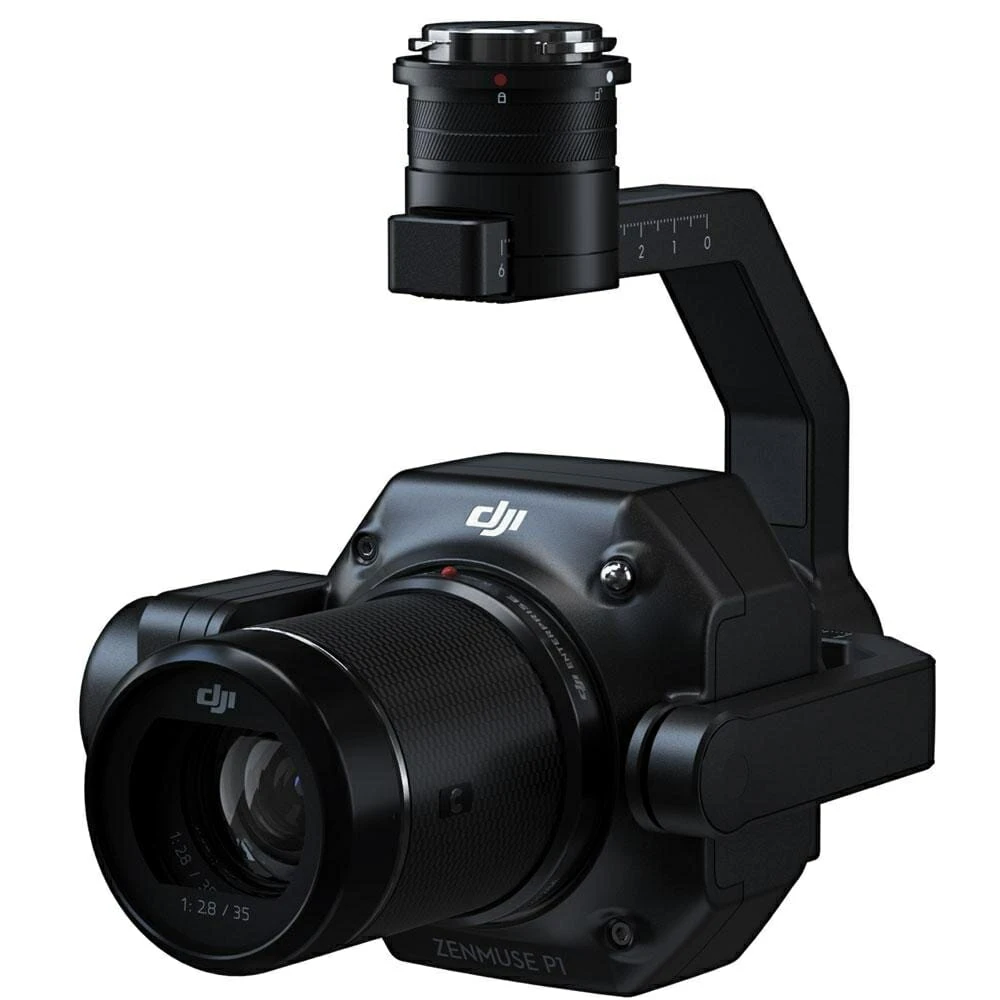

DJI Zenmuse P1

DJI Zenmuse P1 is ontworpen voor fotogrammetrie vlucht missies, het ondersteunt functies zoals intelligente schuine vastlegging en real-time mapping. Wanneer gemonteerd op de DJI M300 RTK drone, kan het ortho-mosaic gegevens verzamelen van 10 vierkante kilometer in slechts 4 vluchten, of 140 minuten, waardoor efficiëntie en nauwkeurigheid naar een geheel nieuw niveau worden getild.

Uitgerust met een 45 megapixel full-frame CMOS-sensor, is de Zenmuse P1 compatibel met de DJI Matrice 300 RTK UAV en DJI PL-lenzen. Het is gebaseerd op een 3-assige gestabiliseerde pod.

Deze camera maakt het mogelijk om een precisie en een resolutie te bereiken die tot nu toe ongeëvenaard is door DJI. Ontworpen voor 3D modelleer missies, zijn sensor maakt het mogelijk om met getrouwheid een omgeving te modelleren

De DJI Zenmuse P1 camera maakt, dankzij een post-processing, de creatie van orthofoto’s, in puntenwolken of in 3D model van grote precisie mogelijk.

Hij wordt geleverd met een 35 mm lens.

Smart Oblique Capture voor intelligente operaties

Uitzonderlijke mapping efficiëntie. U kunt met één batterij een groter gebied beschieten en de modelnauwkeurigheid zal hoger zijn dan voorheen. Met één set batterijen is het mogelijk een gebied van 7,5 km2 in kaart te brengen (bij een GSD van 3 cm). De hoge efficiëntie wordt bereikt door in één “sweep” in vijf verschillende richtingen te schieten. In dit geval wordt de af te leggen afstand aanzienlijk beperkt en worden naast schuine beelden ook verticale beelden in een hoek van 90 graden verkregen voor modellering.

Het kan nodig zijn de batterij te vervangen als het in kaart te brengen gebied erg groot is of als u een zeer hoge nauwkeurigheid wilt bereiken. Dankzij de snelle hot swab-technologie wordt de helikopter niet uitgeschakeld en is hij in minder dan een minuut weer in de lucht. Tijdens een traditionele vervanging van de batterij, gaat de verbinding met het RTK / VRS GNSS netwerk (Geotrim Trimble) verloren. Dit vertraagt de opname en brengt onzekerheid in de continuïteit.

Intelligente schuine vangst. Bedek 7,5 km2 in één dag werk met de P1. Verhoog de efficiëntie van je oblique-fotografiemissie met Smart Oblique Capture, waarbij de gimbal automatisch roteert om foto’s te maken onder de verschillende hoeken die nodig zijn. Alleen de foto’s die nodig zijn voor de reconstructie zullen aan de rand van het vlieggebied worden genomen, waardoor de efficiëntie van de post-processing met 20% tot 50% toeneemt.

Veldwerk rapport. Verifieer de kwaliteit van de gegevens onmiddellijk na de vlucht door de positiegegevens en het aantal verkregen beelden te controleren, alsook de RTK-status en de nauwkeurigheid van de positiebepaling.

2D Orthomosaic Missie. Verwerf moeiteloos schuine beelden vanuit meerdere hoeken die voldoen aan de eisen voor 3D-modellering in alle sectoren, zoals stadsplanning en centimeter nauwkeurige kadastrale opmetingen ten behoeve van 3D-realiteitsmodellen en intelligente stadsplanning.

3D Oblique Mission. Maak moeiteloos schuine beelden vanuit meerdere hoeken om te voldoen aan de eisen voor 3D-modellering in alle sectoren, zoals stadsplanning en centimeter nauwkeurige kadastrale opmetingen ten behoeve van 3D-realitymodellen en intelligente stadsplanning.

Gedetailleerde modelmissie. Verwerven van beeldgegevens met ultrahoge resolutie van verticale of hellende oppervlakken op veilige afstanden die een getrouwe weergave bieden van texturen, structuren en fijne kenmerken, voor gedetailleerde reconstructies, geologische studies, behoud van erfgoed, waterbouw, enz.

Real-time karteringsmissie. Verzamel geografische informatie van grote gebieden in realtime met DJI Terra, zodat teams ter plaatse snel cruciale beslissingen kunnen nemen.

Toepassingen:

• Topografische kartering. Topografie / geo-computing en cartografie. Vastleggen van gegevens die voldoen aan de nauwkeurigheidseisen op een schaal van 1:500 zonder GCP.
• AEC en landmeetkunde. Beheer de volledige projectlevenscyclus met uiterst nauwkeurige puntenwolken en 3D-modellen.
• Energie en infrastructuur. Energie-infrastructuur en stroomdistributie en hoogspanningsleidingen. Modelleer spaarzame of complexe structuren in detail om ze veilig en efficiënt te beheren.
• Kadastrale opmeting. 3D modellering. Snel 3D realiteitsmodellen genereren, tot op de centimeter nauwkeurig.
• Beheer van natuurlijke hulpbronnen. Toezicht op natuurlijke hulpbronnen. Het meten, classificeren of bepalen van de eigendom van waterlichamen en bossen.
• Geologisch Onderzoek. Veilig millimeternauwkeurige luchtgegevens verzamelen van geologisch gevaarlijke locaties.
• Rampensite modellering. Onderzoek, documenteer en breng de plaats van het ongeval in kaart. Ontvang realtime overzichten van grote rampgebieden om teams te helpen bij het nemen van cruciale beslissingen.

Technische informatie:

Camera
– 45MP volbeeldsensor – 4,4 μm pixelgrootte
– Geluidsarme, zeer gevoelige beeldvorming verlengt de dagelijkse werktijd
– Maak tijdens de vlucht elke 0,7 s een foto
– TimeSync 2.0 lijnt camera en vluchtcontroller uit
– RTK module, en gimbal op microseconde niveau

Productnaam: Zenmuse P1
Afmetingen: 198 × 166 × 129 mm
Gewicht: ca. 787 g
Vermogen: 13 W
IP-klasse: IP4X
Ondersteund vliegtuig: Matrix 300 RTK
Bedrijfstemperatuurbereik: -20 ° tot 50 ° C (-4 ° tot 122 ° F)
Temperatuurbereik bij opslag: -20 ° tot 60 ° C (-4 ° tot 140 ° F)
Absolute nauwkeurigheid: horizontaal: 3 cm, verticaal: 5 cm
Met de missie in kaart gebracht bij een GSD van 3 cm en een vliegsnelheid van 15 m/s, met een voorwaartse overlap van 75% en een zijdelingse overlap van 55%.

Camera details
Sensorgrootte (vast): 35,9 × 24 mm (volledig frame)
Sensorgrootte (maximaal video-opnamegebied): 34 × 19 mm
Effectieve Pixels: 45MP
Pixelgrootte: 4,4 μm
Ondersteunde lenzen:
DJI DL 24mm F2.8 LS ASPH, FOV 84 °
DJI DL 35mm F2.8 LS ASPH, FOV 63.5
DJI DL 50mm F2.8 LS ASPH, FOV 46.8
Alle lenzen worden geleverd met een zonnekap en een balanceerring/filter
Ondersteunde kaarten: SD: UHS-1 rating of hoger;
Maximaal 128 GB opslagbestanden: ruwe GNSS-observatiegegevens / beeldlogbestand
Fotoformaat: 3: 2 (8192 × 5460)
Werkstanden: Opnemen, Record, Afspelen
Minimaal foto-interval: 0,7 s
Mechanische sluitertijd: 1 / 2000-1 / 8 s
Elektronische sluitertijd: 1 / 8000-8 s
Diafragmabereik: f / 2.8-f / 16
ISO-bereik Foto: 100-25600
ISO-bereik Video: 100-3200
Video formaat: MP4
Videoresolutie: 16: 9 (3840 × 2160)
Beeldsnelheid: gimbal 60fps
Gestabiliseerd systeem: 3-assig (kantelen, draaien, pannen)
Bereik hoektrillingen: 0,01
Bevestiging: afneembare DJI SKYPORT
Mechanisch bereik:
Kantelen: -125 ° tot + 40 °; Rollen: -55 ° tot + 55 °; Pan: ± 320 °
